SF单层柔性安装结构

01 产品描述

SF单层索柔性支撑体系采用先张拉索结构，实现单跨20米的大跨度布置，形成6米净空，满足农养结合的需求。与固定支撑相比，节省基础用量20%，节省钢材30%，完美适应山地、沙漠、水塘等复杂地形，并通过了国家标准GB50017-2017钢结构认证。

✅ 大跨度经济设计

• 单跨15-20米（半串组件布置）工作空间≥6米多点驱动设计，提高临界风速

• 45米/秒极限风速认证（ASCE 7-10）

✅ 高余量复合材料利用率

• 工作空间≥6米
• 支持农业种植业和畜牧业同步发展

✅ 材料成本优化

• 钢材使用量减少 30%（固定支架每兆瓦约减少 20 吨）
• 降低基础成本（PHC桩/现浇桩）

✅ 全地形适应性

• 山脉、丘陵、沙漠、池塘、不规则地形
• 坡度适应性：倾斜角度≤30°

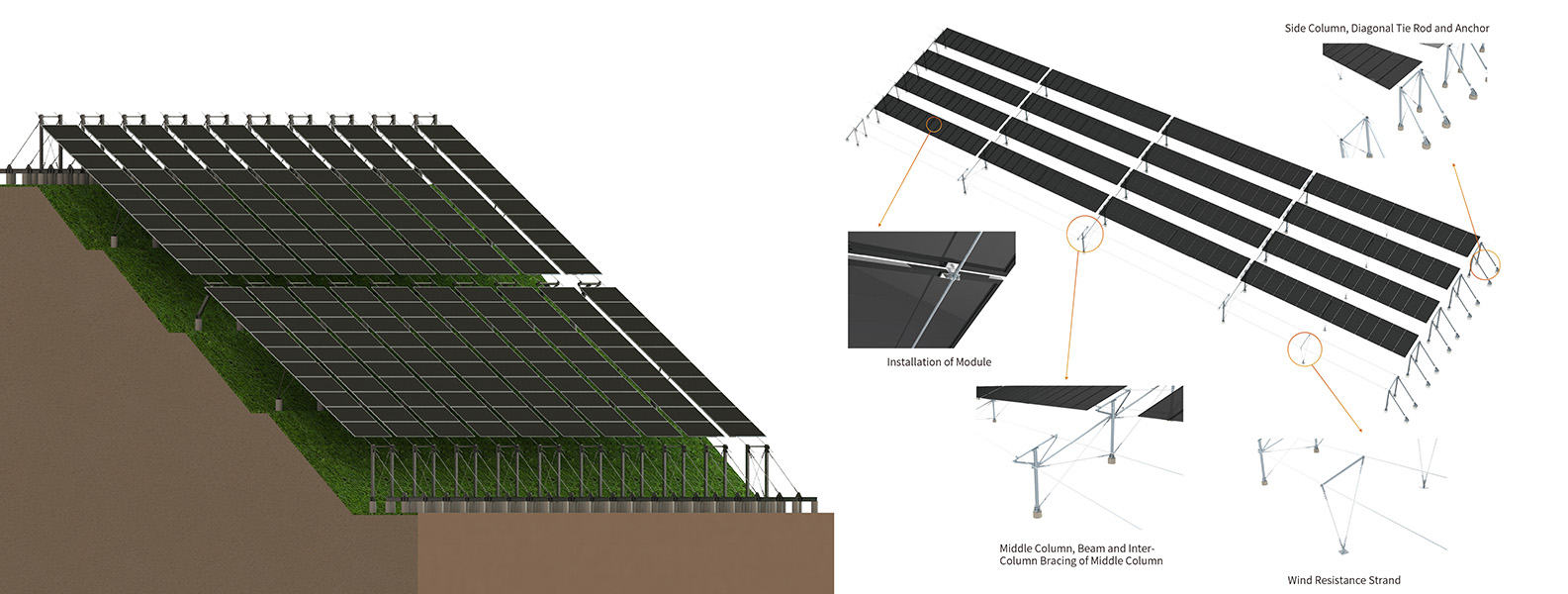

02 附件示意图

03 产品组件

04 核心工程参数

05 行业应用场景

✔ 水库/鱼塘水面光伏

✔ 复杂坡地电站

✔ 矿山修复区

✔ 污水处理厂

06 专业技术服务

▶ 方案设计与结构分析：

提供定制化的荷载计算报告（包括风荷载/雪荷载/地震力分析）。

▶ 现场勘探支持：

工程师对地质条件（土壤承载力/坡度/腐蚀环境）进行现场调查。

▶ 安装培训及指导：

提供标准化的安装视频、操作手册及现场技术指导，确保施工零失误。

07 技术验证体系

提供标准化的安装视频、操作手册及现场技术指导，确保施工零失误。

07 技术验证体系

▶ 极端环境测试

• 通过-40℃低温冲击

• 盐雾腐蚀（3000+小时）

• 60米/秒飓风模拟等极端测试。

▶ 第三方认证

• 我们持有TUV、SGS等机构颁发的抗风压、雪压、抗震、材质认证证书，确保全球项目的合规性。

08 包裹和运输

国际标准包装；货物从中国上海、宁波、天津、厦门、深圳港口发出。

09项目案例
