01 产品描述

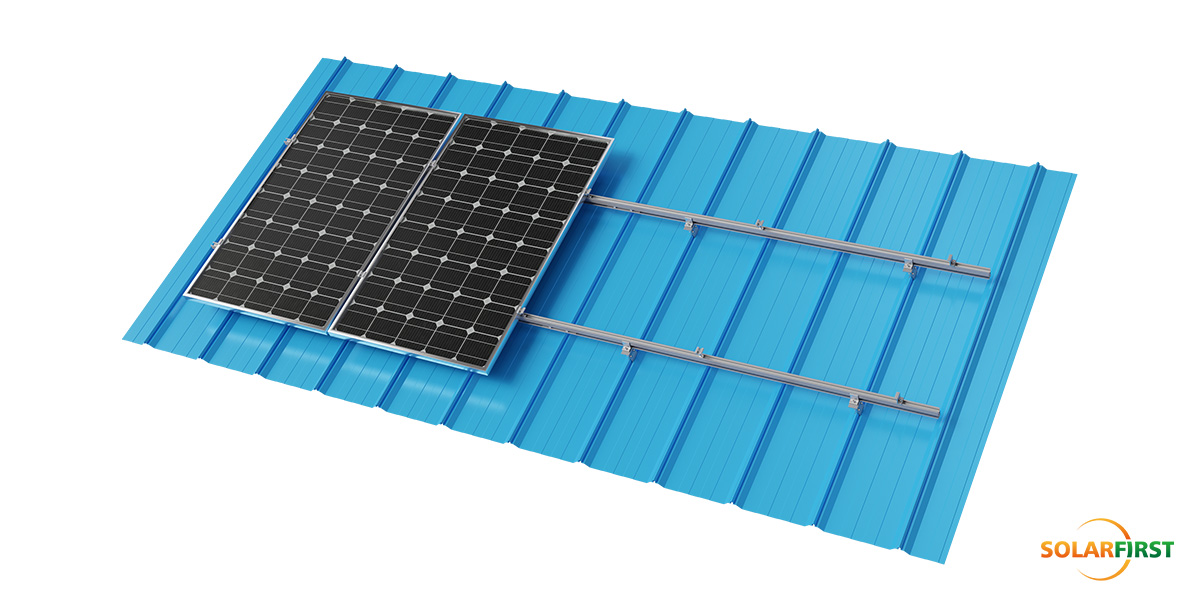

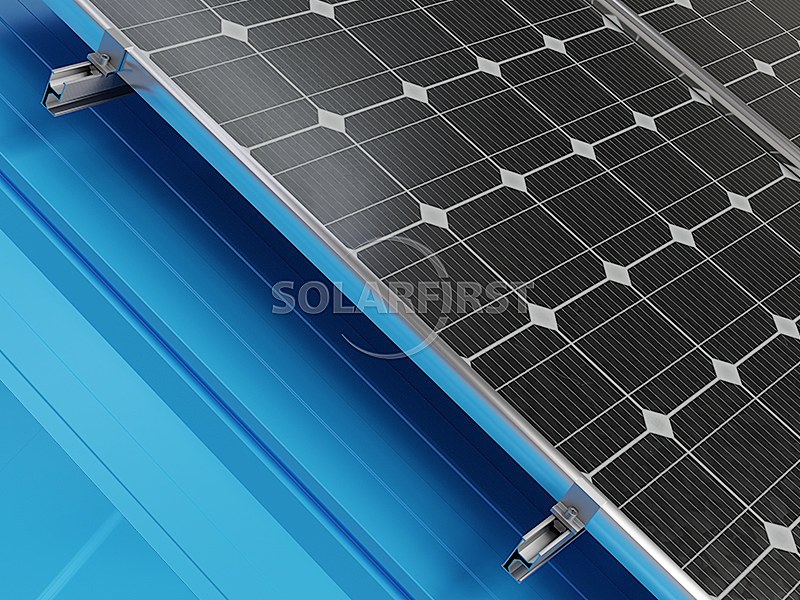

SF 金属屋顶支架配备角形屋顶夹，提供专为角形金属屋顶设计的太阳能金属屋顶安装解决方案。这款非穿透式太阳能屋顶支架套件设计简洁高效，可确保快速安装并降低总体成本。

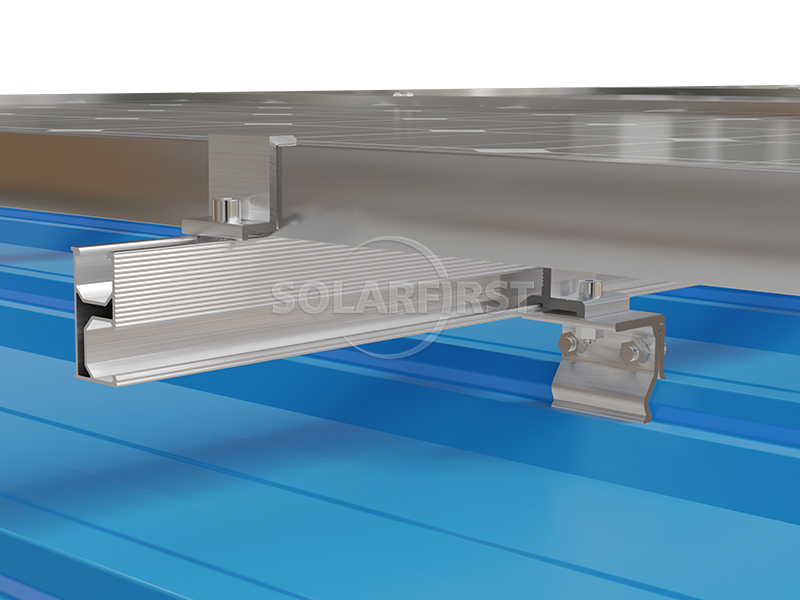

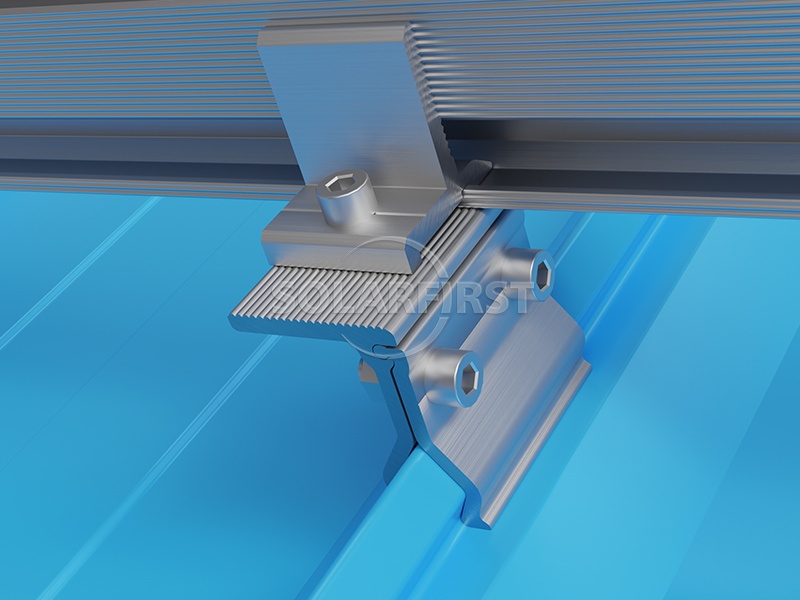

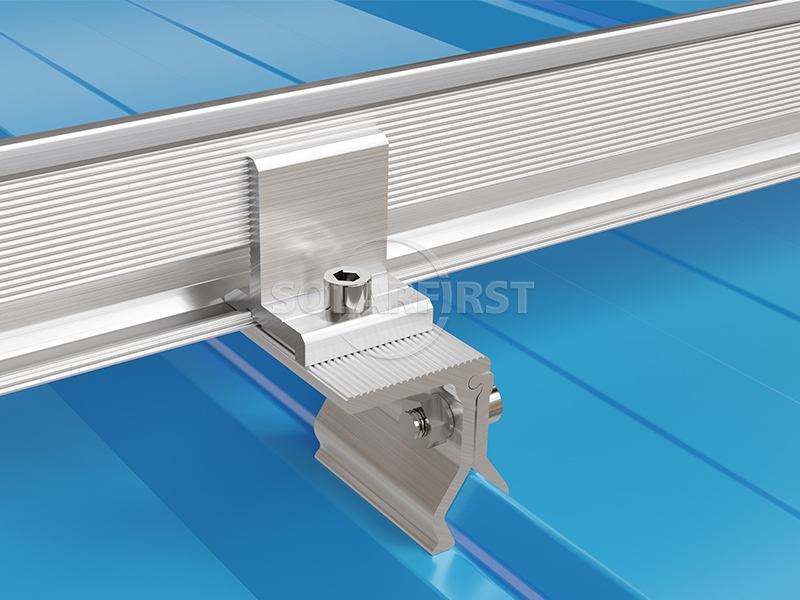

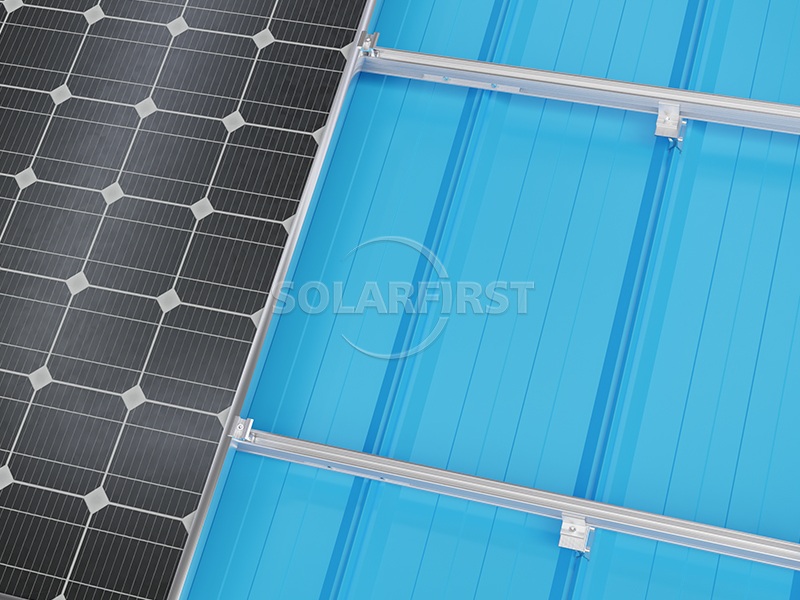

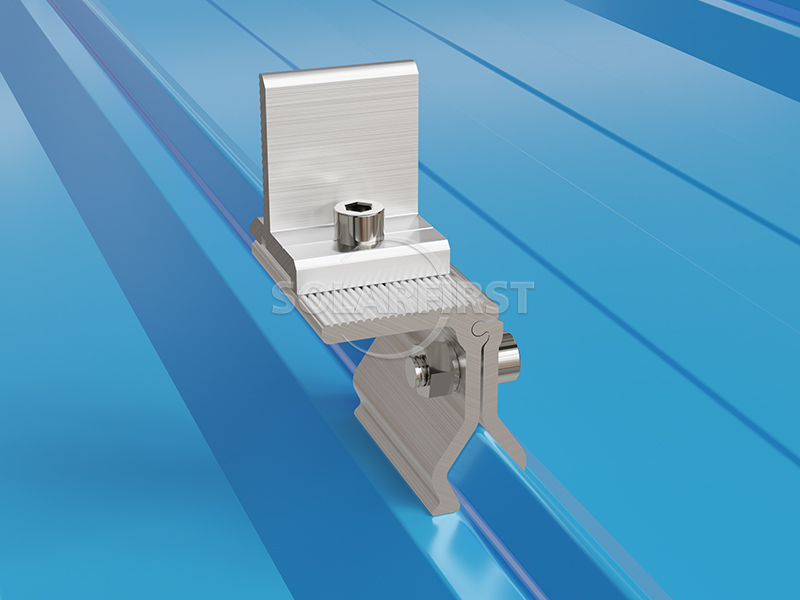

该系统采用轻质铝金属屋顶安装支架组件和导轨，最大限度地减少对底层屋顶结构的额外负荷。专门设计的角形太阳能夹具屋顶支架可适应各种角度的屋面板型材，确保牢固连接，无需穿透屋顶。为了增强灵活性，屋顶夹具可与 L 型脚支架组合使用，以实现最佳的太阳能组件高度和定位。
这款综合太阳能屋顶支架系统包含精心设计的太阳能电池板夹，可牢固固定组件，同时保持组件与屋顶表面平行。该系统专为应对极端天气条件而设计，可承受高达 60 米/秒的风荷载和 1.4 千牛/平方米的雪荷载。安装组件符合 ASCE7-05 和 JIS C8955:2017 等国际标准，采用耐腐蚀阳极氧化铝 AL6005-T5 和不锈钢 SUS304 制成，并提供 10 年质保，确保长期可靠的性能。

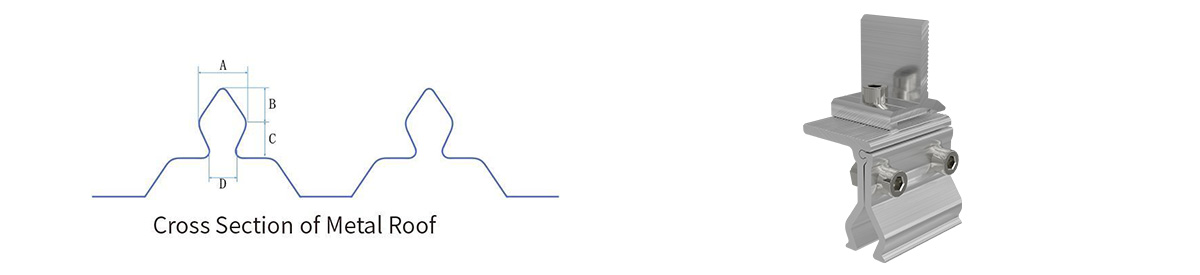

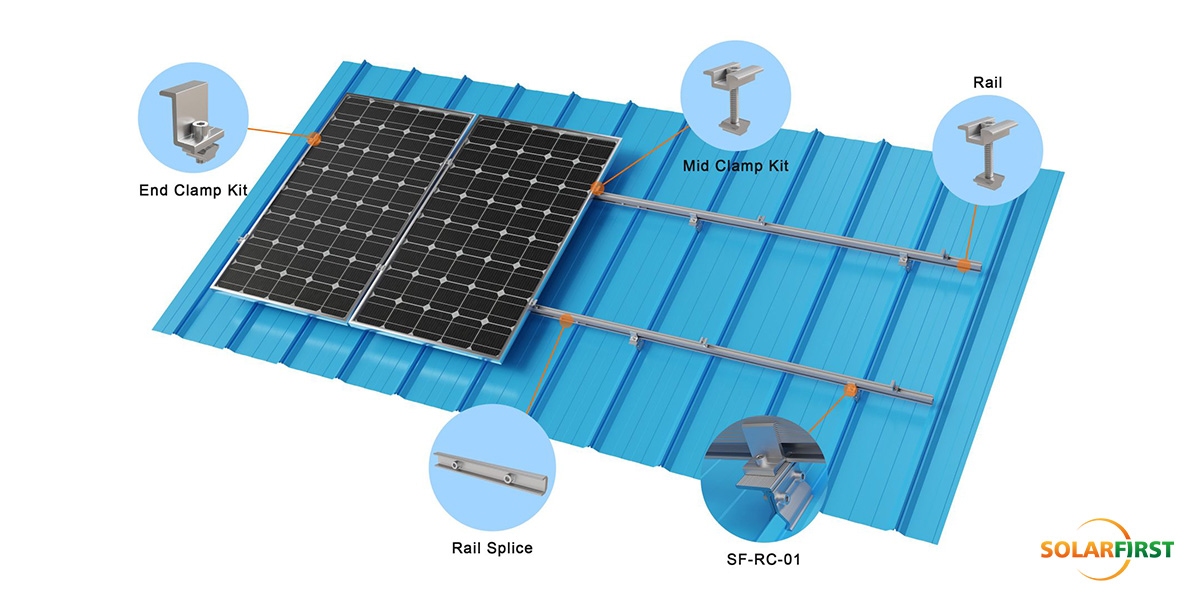

02 附件示意图

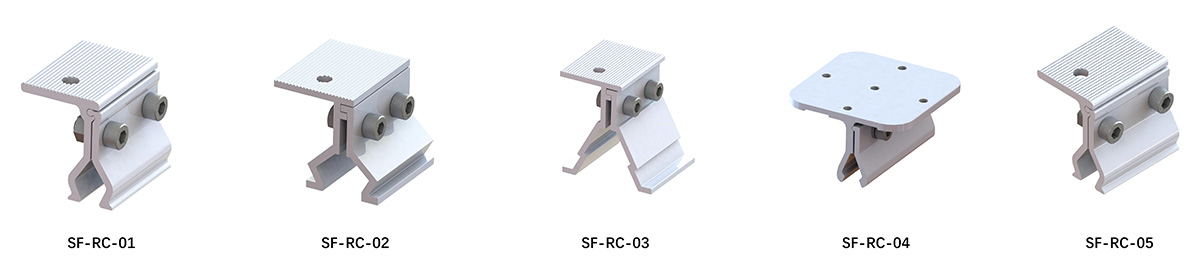

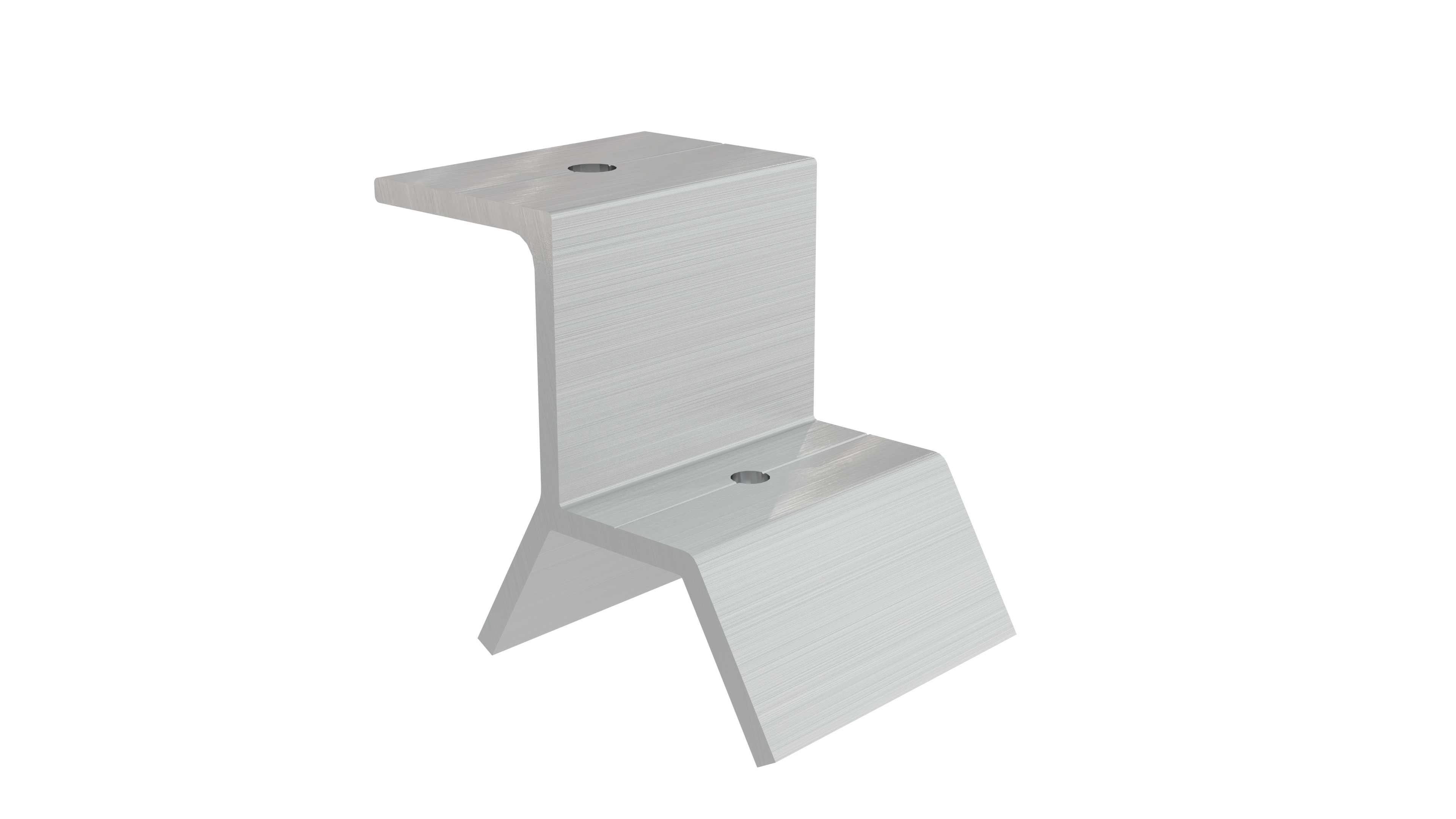

03 产品组件
| 尺寸（毫米） | A | B | C | D |
| SF-RC-01 | 18 | 13 | 10.5 | 10 |
| SF-RC-02 | 26 | 12 | 10.5 | 18 |
| SF-RC-03 | 35 | 21.6 | 2.5 | 31.5 |
| SF-RC-04 | 16.3 | 16.3 | 2.5 | 12 |
| SF-RC-05 | 15 | 12.2 | 10 | 10 |
04 核心工程参数
| 关键指标 | 参数详细信息 |
| 适用屋顶 | 角形金属屋顶板 |
| 风荷载 | 60米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶平行 |
| 主要材质 | 阳极氧化铝 AL 6005-T5，不锈钢 SUS304 |
| 标准 | GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保修单 | 10年保修 |
05 行业应用场景
✔ 制造工厂：汽车/电子厂房屋顶
✔ 冷链物流中心：大型仓库屋顶
✔ 农业温室升级：轻钢框架温室
06 专业技术服务
▶ 方案设计与结构分析：
提供专业的负载报告、夹具布置模拟和BIM可视化解决方案。
▶ 现场勘探支持：
工程师对屋顶状况进行现场勘察，以确认安装条件和风险点。
▶ 安装培训及指导：
提供标准化的安装视频、操作手册及现场技术指导，确保施工零失误。
07 技术验证体系
▶ 极端环境测试
• 通过-40℃低温冲击
• 盐雾腐蚀（3000+小时）
• 60米/秒飓风模拟等极端测试。
▶ 第三方认证
• 我们持有TUV、SGS等机构颁发的抗风压、雪压、抗震、材质认证证书，确保全球项目的合规性。
08 包裹和运输
国际标准包装；货物从中国上海、宁波、天津、厦门、深圳港口发出。

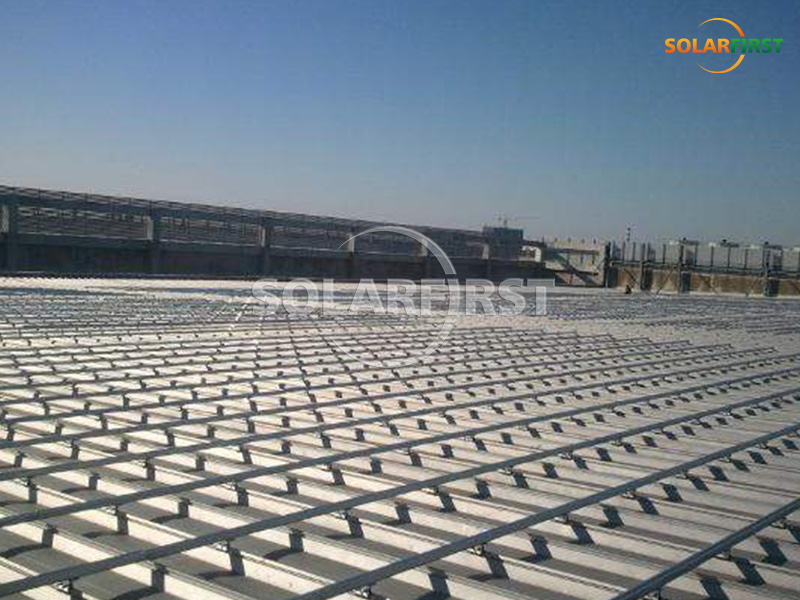

09项目案例
