对称压载太阳能混凝土屋顶支架

01 产品描述

SF 对称压载屋顶支架是一款创新的压载式平屋顶太阳能支架系统，专为混凝土屋顶应用而设计。这款先进的对称压载屋顶安装解决方案采用独特的设计，无需使用导风板，从而显著降低了结构成本和所需的压载重量。

作为理想的混凝土屋顶太阳能电池板安装解决方案，这款非穿透式系统采用低矮压载设计，具有卓越的抗风性能。对称结构增强了结构强度，同时提高了安装容量，支持东西向和南北向安装，并提供 5°、10° 或 15° 的倾斜度选项。简洁高效的设计确保快速安装，并与各种屋顶结构兼容。

该系统设计可承受高达 60 米/秒的风荷载和 1.4 千牛/平方米的雪荷载，并符合 ASCE7-05 和 JIS C8955:2017 等国际标准。这款耐用的压载屋顶安装系统采用耐腐蚀的 AL6005-T5 阳极氧化铝和 SUS304 不锈钢组件制成，并提供 10 年全面保修，确保混凝土屋顶太阳能装置的长期可靠性和性能。

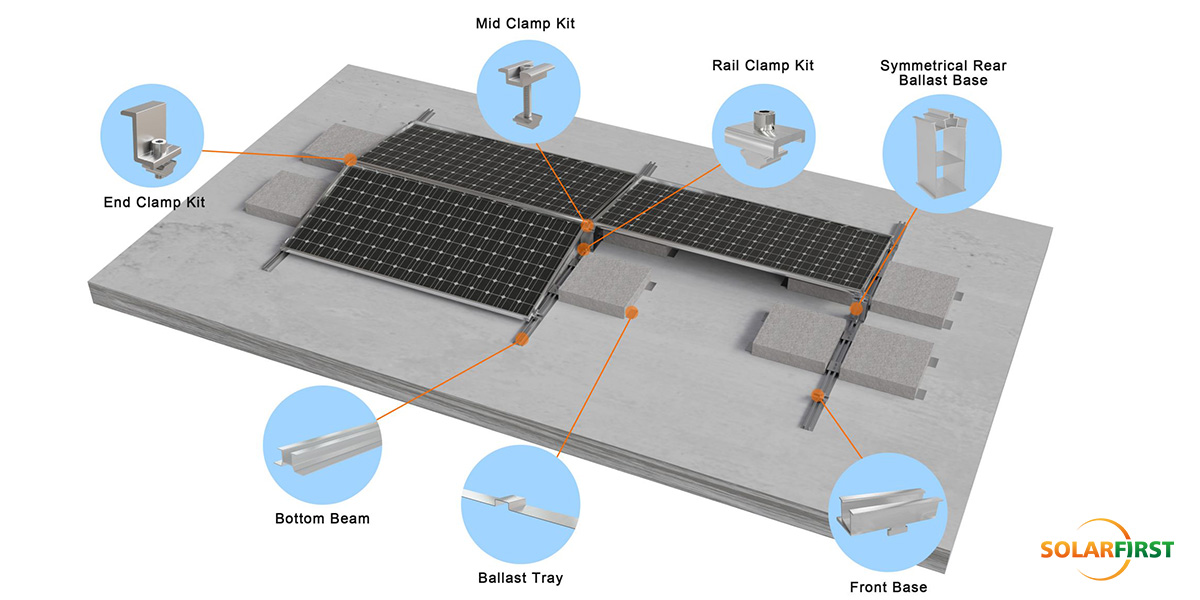

02 附件示意图

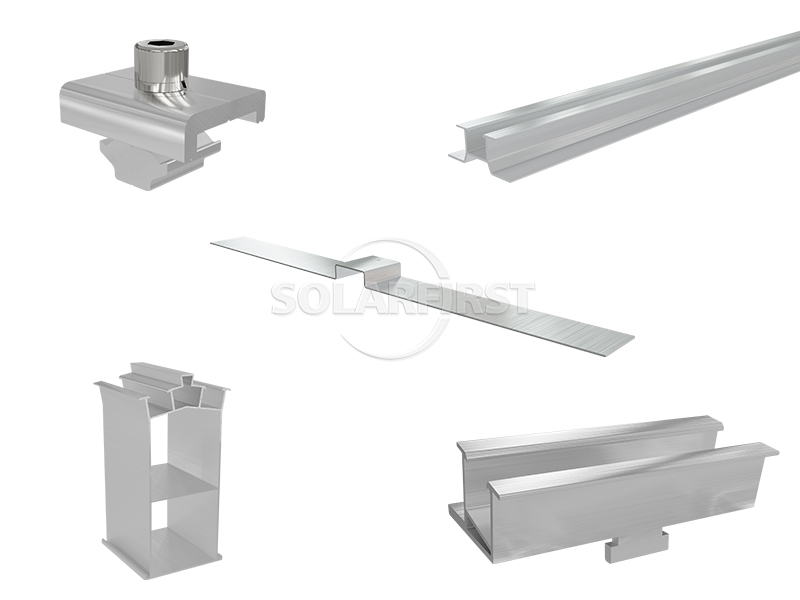

03 产品组件

04 核心工程参数

05 行业应用场景

✔ 商业建筑混凝土平屋顶

✔ 工业厂房水泥平屋顶

✔ 公共设施平屋顶结构

06 专业技术服务

▶ 方案设计与结构分析：

提供专业的负载报告、夹具布置模拟和BIM可视化解决方案。

▶ 现场勘探支持：

工程师对屋顶状况进行现场勘察，以确认安装条件和风险点。

▶ 安装培训及指导：

提供标准化的安装视频、操作手册及现场技术指导，确保施工零失误。

07 技术验证体系

提供标准化的安装视频、操作手册及现场技术指导，确保施工零失误。

07 技术验证体系

▶ 极端环境测试

• 通过-40℃低温冲击

• 盐雾腐蚀（3000+小时）

• 60米/秒飓风模拟等极端测试。

▶ 第三方认证

• 我们持有TUV、SGS等机构颁发的抗风压、雪压、抗震、材质认证证书，确保全球项目的合规性。

08 包裹和运输

国际标准包装；货物从中国上海、宁波、天津、厦门、深圳港口发出。
