01 产品描述

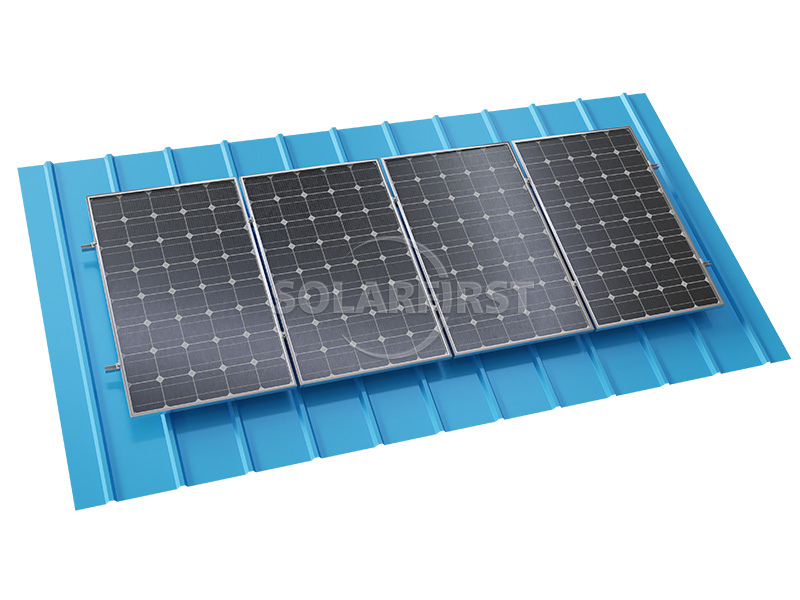

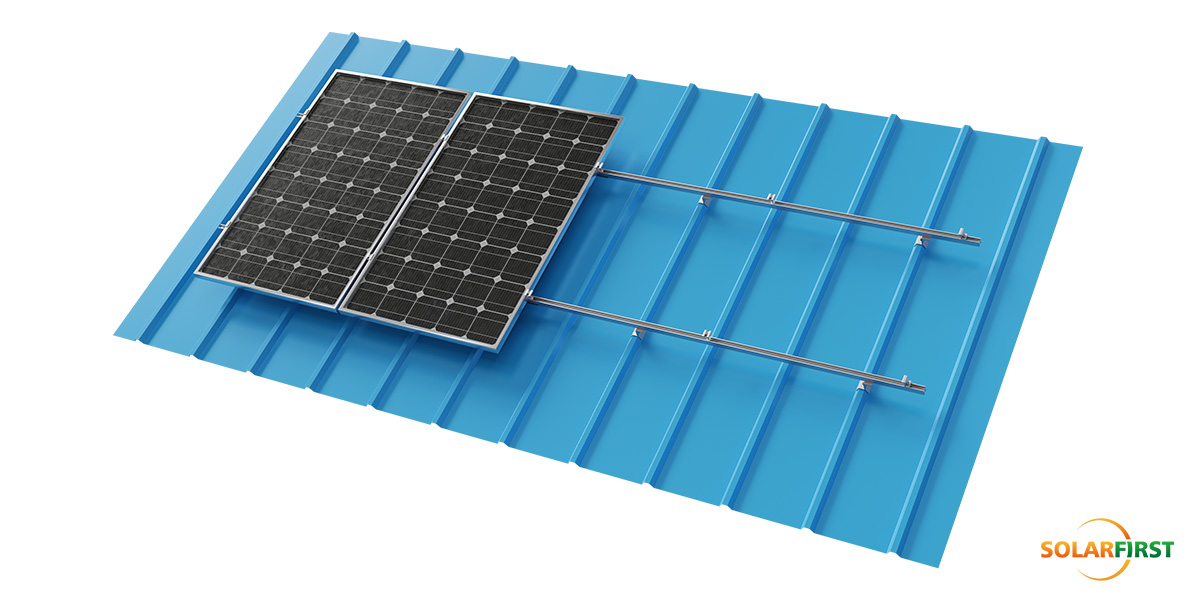

SF 金属屋顶支架搭配梯形屋顶夹，提供专为梯形金属屋顶系统设计的梯形太阳能金属屋顶安装解决方案。这款创新的太阳能屋顶支架套件采用精密设计的组件，可确保牢固地安装在各种梯形屋顶轮廓上，无需穿透屋顶。

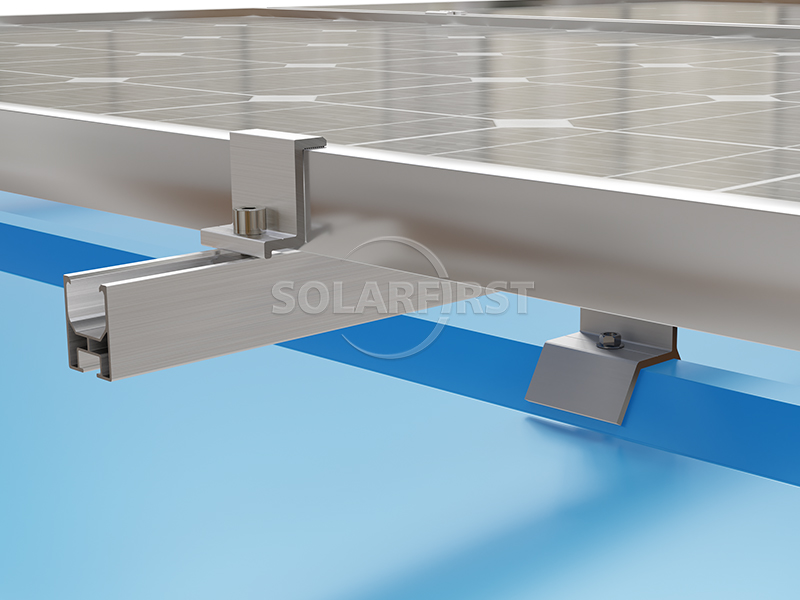

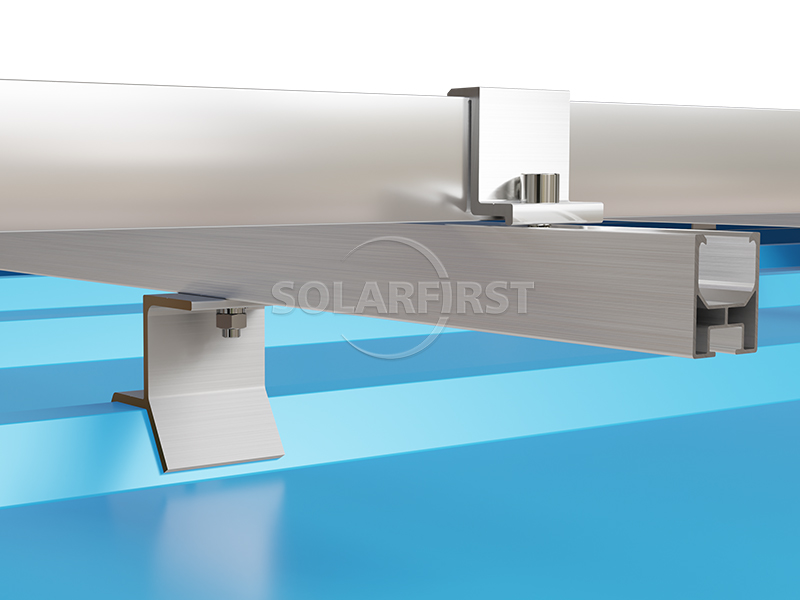

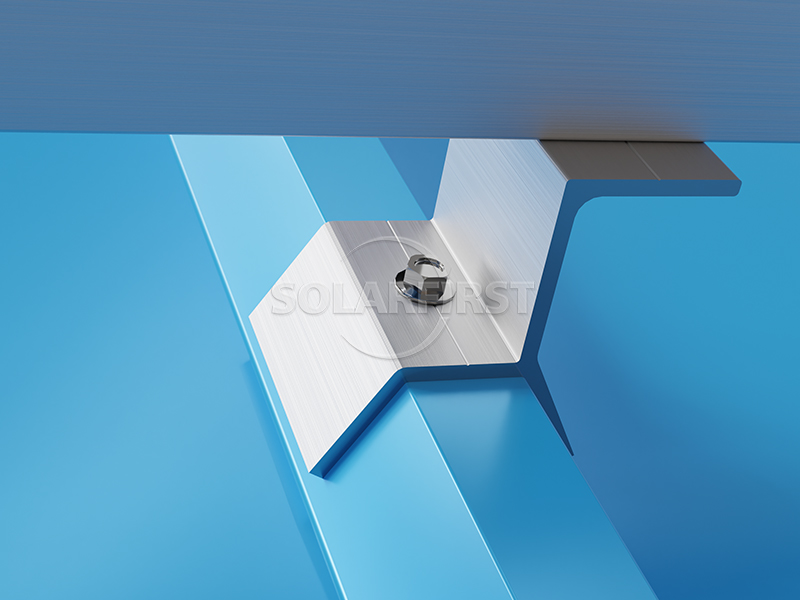

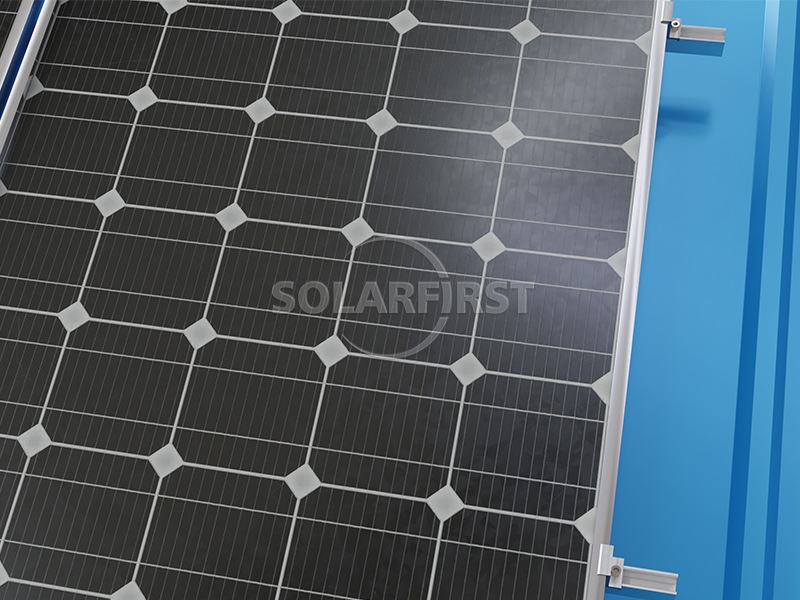

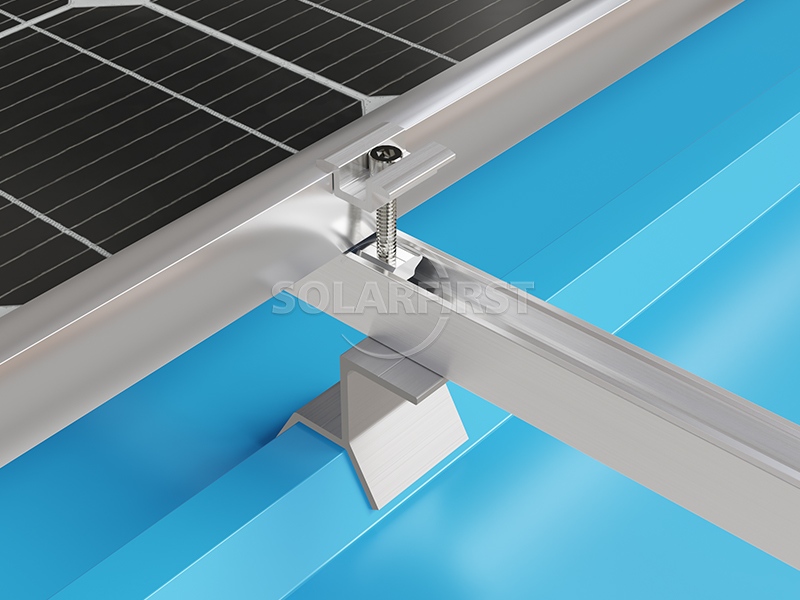

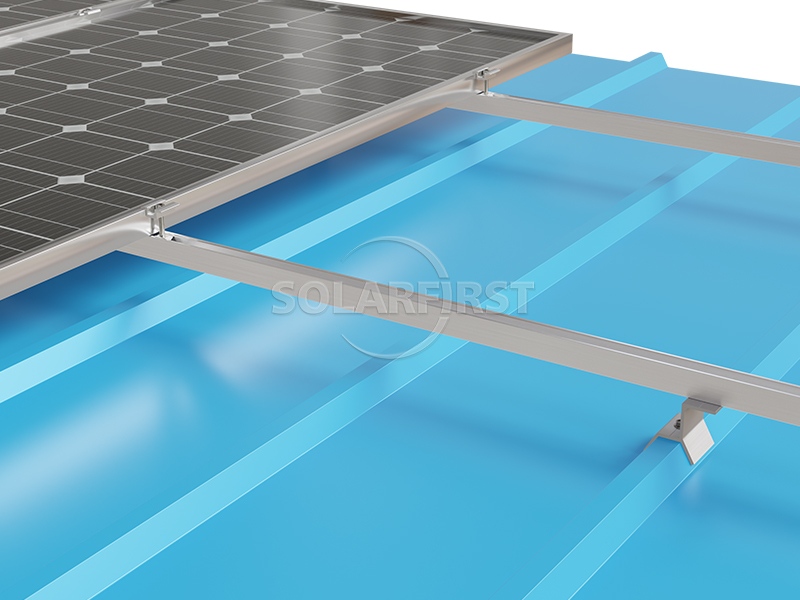

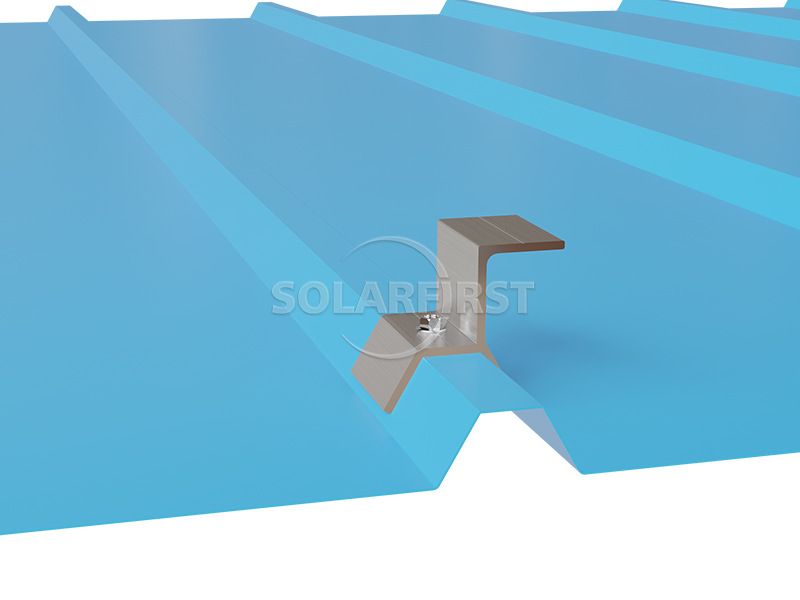

该系统采用定制设计的梯形太阳能金属屋顶夹具，完美贴合梯形屋顶肋条，消除缝隙并确保耐候性能。这些专用金属屋顶安装支架组件与轻质铝制导轨配合使用，可将负载均匀分布在整个屋顶结构上，最大限度地减少建筑物的额外应力。完整的太阳能屋顶安装系统包含专门设计的太阳能电池板夹，可确保组件与屋顶表面保持平行，同时提供安全可靠的固定。
该安装方案经久耐用，性能卓越，可承受高达 60 米/秒的风荷载和 1.4 千牛/平方米的雪荷载。该系统符合 ASCE7-05 和 JIS C8955:2017 等国际标准，采用耐腐蚀阳极氧化铝 AL6005-T5 和不锈钢 SUS304 组件制成。该梯形安装系统享有 10 年质保，为金属屋顶太阳能安装提供经济高效且可靠的解决方案，兼具快速安装和长期结构完整性。

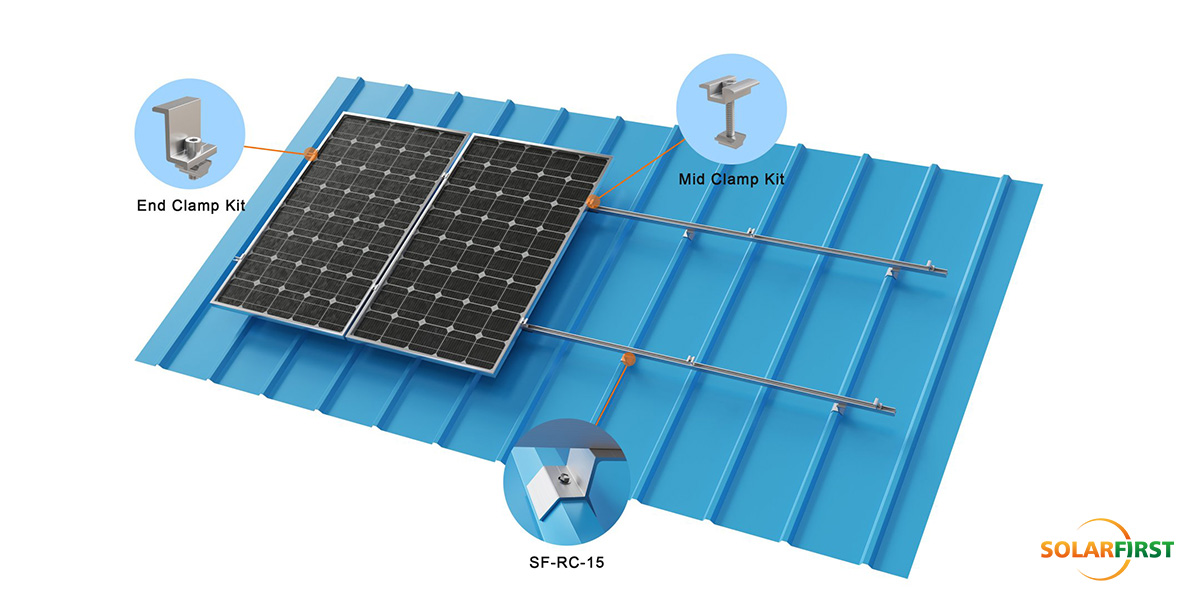

02 附件示意图

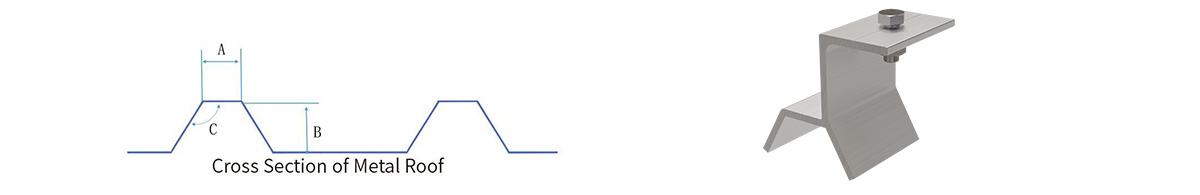

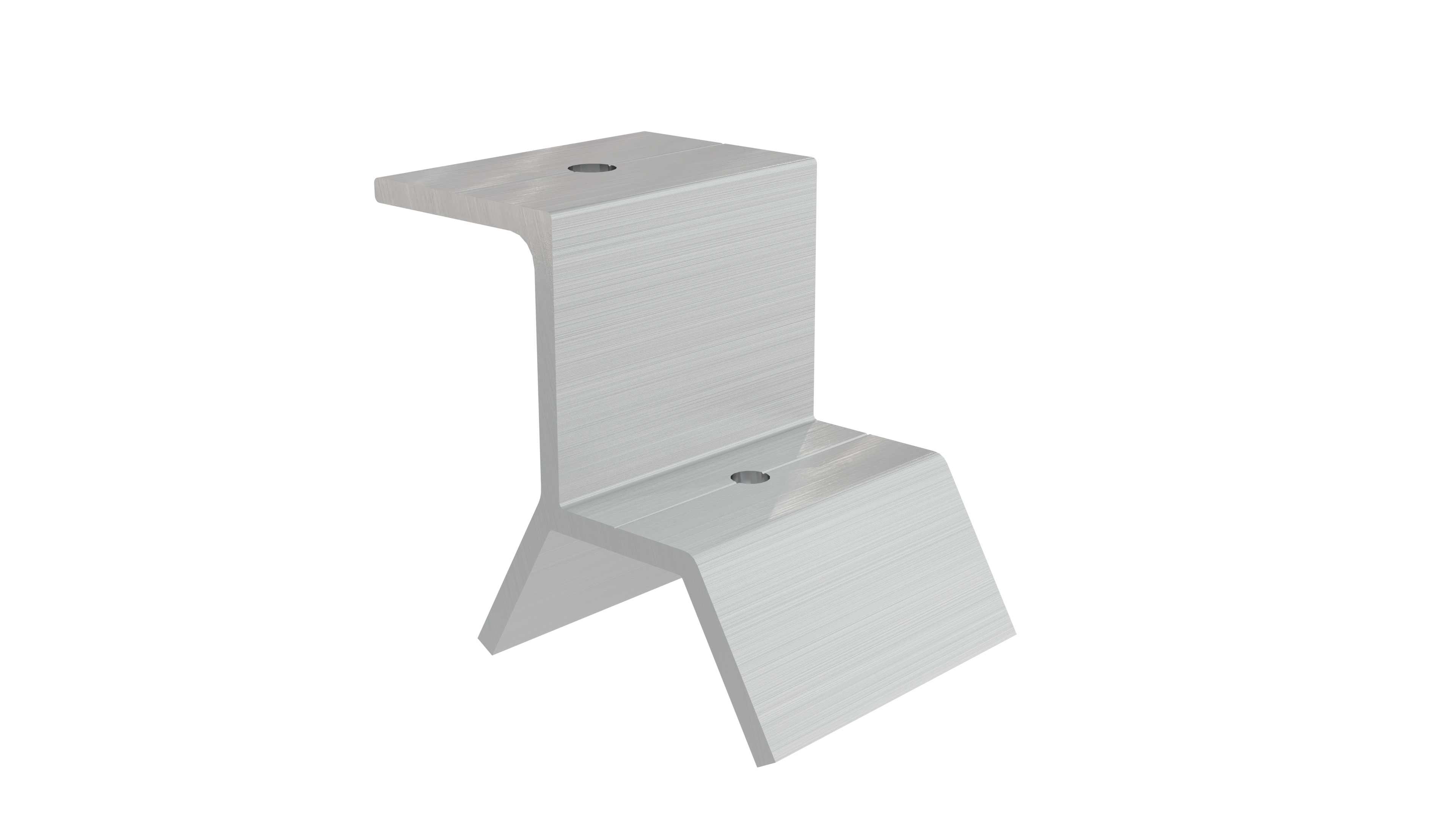

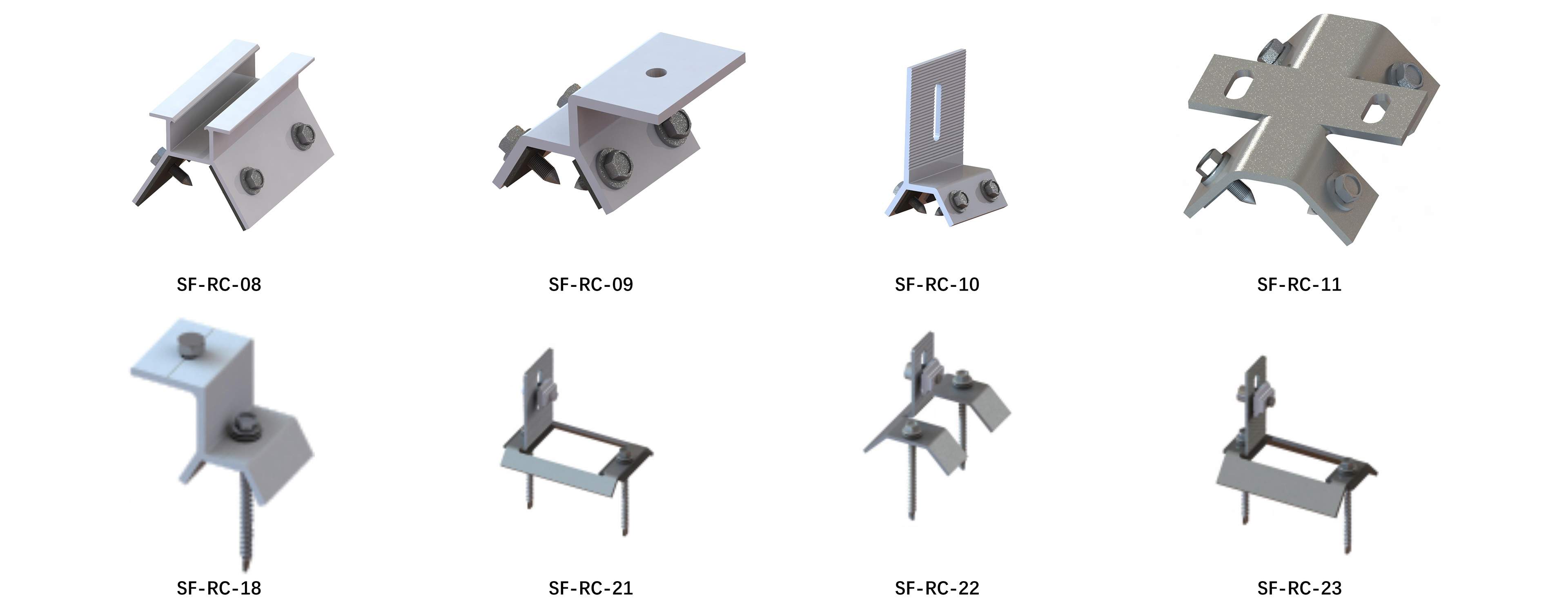

03 产品组件
| 尺寸（毫米） | A | B | 摄氏度（°） |
| SF-RC-08 | 28 | 34 | 122 |
| SF-RC-09 | 20 | 20 | 123 |
| SF-RC-10 | 20 | 20 | 123 |
| SF-RC-11 | 25 | 23.8 | 132 |
| SF-RC-18 | 22 | 16 | 120 |
| SF-RC-21 | 52 | 12 | 135 |
| SF-RC-22 | 33.7 | 18 | 135 |
| SF-RC-23 | 33.7 | 18 | 135 |
04 核心工程参数
| 关键指标 | 参数详细信息 |
| 适用屋顶 | 梯形金属瓦屋顶 |
| 风荷载 | 60米/秒 |
| 雪荷载 | 1.4千牛/平方米 |
| 倾斜角度 | 与屋顶平行 |
| 主要材质 | 阳极氧化铝 AL 6005-T5，不锈钢 SUS304 |
| 标准 | GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保修单 | 10年保修 |
05 行业应用场景
✔ 制造工厂：汽车/电子厂房屋顶
✔ 冷链物流中心：大型仓库屋顶
✔ 农业温室升级：轻钢框架温室
06 专业技术服务
▶ 方案设计与结构分析：
提供专业的负载报告、夹具布置模拟和BIM可视化解决方案。
▶ 现场勘探支持：
工程师对屋顶状况进行现场勘察，以确认安装条件和风险点。
▶ 安装培训及指导：
提供标准化的安装视频、操作手册及现场技术指导，确保施工零失误。
07 技术验证体系
▶ 极端环境测试
• 通过-40℃低温冲击
• 盐雾腐蚀（3000+小时）
• 60米/秒飓风模拟等极端测试。
▶ 第三方认证
• 我们持有TUV、SGS等机构颁发的抗风压、雪压、抗震、材质认证证书，确保全球项目的合规性。
08 包裹和运输
国际标准包装；货物从中国上海、宁波、天津、厦门、深圳港口发出。

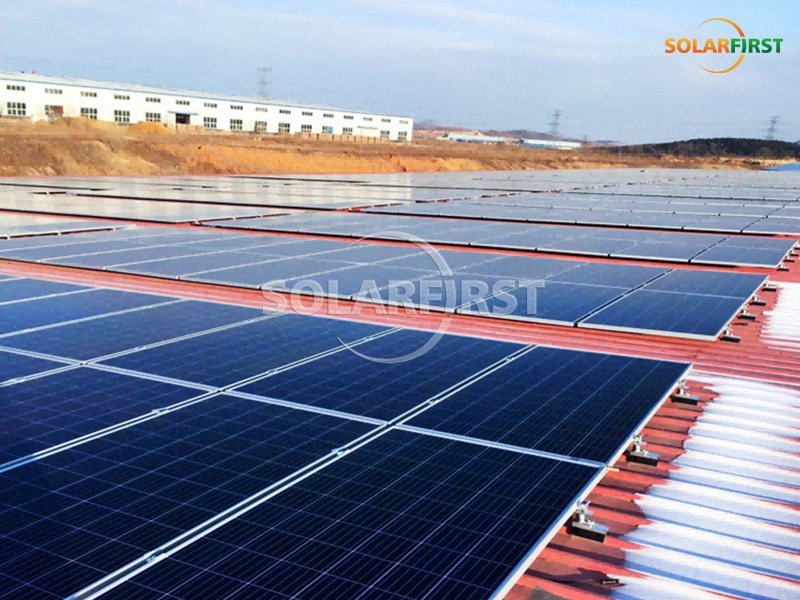

09项目案例
